擴散式旋風除塵器適用于捕集干燥的非纖維性的顆粒狀粉塵，主要特點是筒身呈圓錐形，因此而減少了含塵的氣體來自筒的自身中心短路到出口去的可能性，并且裝有圓錐形的反射屏，防止了兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，因而提高了除塵效率。CLK
擴散式旋風除塵器適用于冶金、鑄造、建材、化工糧食、水泥等行業中，捕集了干燥的非纖維性的顆粒狀粉塵和煙塵除塵，可做回收物料設備使用。
擴散式旋風除塵器結構簡單，易于制造，安裝和維護管理,設備投資和操作費用都較低，已廣泛用來從氣流中分離固體和液體粒子，或從業體重分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以CLK擴散式旋風除塵器的效率顯著高于重力沉降室。大多用來去除以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有80～85%的除塵效率.選用_，耐磨蝕和服飾的特種金屬或陶瓷材料構造的旋風除塵器，可在溫度高達1000℃，壓力達500×105Pa的條件下操作。從技術，經濟諸方面考慮旋風除塵器壓力損失控制范圍一般為500～2000Pa。旋風除塵器是除塵裝置的一類，除沉機理是使含塵氣流作旋轉運動，借助于離心力降塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。旋風除塵器于1885年開始使用，已發展成為多種型式。按其流進入方式，可分為切向進入式和軸向進入式兩類。在相同壓力損失下，后者能處理的氣體約為前者的3倍，且氣流分布均勻。普通旋風除塵器由簡體，錐體和進，排氣管等組成。
擴散式旋風除塵器的特點是錐體上小下大，底部有反射屏。具有除塵效率高，結構簡單和壓力損失適中等優點。適用于捕集干燥的、非纖維性的顆粒粉塵。
擴散式旋風除塵器工作原理
擴散式旋風除塵器工作原理是含塵氣體經矩形進氣管沿切向進入除塵器筒體，粉塵在離心力的作用下分離到器壁，并隨氣流向下旋轉運動，大部分氣流受反射屏的反射作用，旋轉上升經排氣管排出。小部分氣流隨粉塵經反射屏和錐體之間的環隙進入灰斗，進人灰斗的氣體速度降低，由于慣性作用，粉塵落人灰斗內由卸灰閥排出。氣體則經反射屏的透氣孔上升至排氣管排出。
擴散式旋風除塵器結構特點
擴散式旋風除塵器與一般旋風除塵器的區別有兩點：一是具有呈倒錐體形狀的錐體；二是在錐體的底部裝有反射屏。倒錐體的作用是，它其有逐漸增大自錐體壁至錐體中心的距離，減小了含塵氣體由錐體中心短路到排氣管的可能性。反射屏的作用可使已經被分離的粉塵沿著錐體與反射屏之間的環縫落入灰斗，防止上升的凈化氣體重新把細微粉塵卷起帶走，因而提高了除塵效率，當取消反射屏后除塵效率有明顯下降，例如，在進口氣速為21m/s，進口氣體含塵濃度為50g/m3時，無反射屏的除塵效率僅81%～86%；采用60°反射屏?xí)r，除塵效率為93%～95%。反射屏的錐角一般采用60°，試驗證明，它較45°錐角的反射屏有除塵效率高、壓力損失低的優點。
反射屏頂部的透氣孔直徑，以取0.05倍的筒體直徑時除塵效率佳。透氣孔中心線的不對中或不水平對除塵效率有顯著的影響。反射屏的壓力損失為150Pa。
擴散式旋風除塵器的另一特點是有一個較大的灰斗。由于粉塵夾帶少量氣體從錐體底部旋轉進人灰斗，灰斗圓柱體直徑一般取筒體直徑的1.65倍?；颐嫔喜康目臻g高度取簡體直徑的1倍?；叶反婊乙院蠓蹓m而升高會導致氣流攜帶出粉塵，所以，要及時清灰或連續排灰。
擴散式旋風除塵器壓力損失
擴散式旋風除塵器壓力損失P與含塵氣進口氣速v的關系符合規律。壓力損失與進口氣速的平方成正比，阻力系數在7.5～9之間，平均值為8.5，誤差在±15%以內。在進口氣體含塵濃度不變時，進口氣速的增加，阻力系數基本不變。45°反射屏的阻力系數略低于60°反射屏的，直徑大的除塵器阻力系數值也大。在進口氣速不變的情況下，隨進口氣含 塵濃度的增加，其阻力系數略有減小。潔凈氣體的阻力系數。
擴散式旋風除塵器除塵效率
（1） 進口氣體含塵濃度與際塵效率的關系 用滑石粉為試樣，分別在氣量為300m3/h、壓力損失為350～370Pa和氣量為600m3/h、壓力損失為1500Pa的條件下，進口氣體中含塵濃度在1.7～200g/m3。范圍內變化，除塵效率。壓力損失在350Pa以上時除塵效率平穩；
（2）進口氣速與除塵效率的關系 隨著進口氣速的增加除塵效率略有提高。同時，進口氣速增加后，除塵器動壓力損失增加很大，因此，用提高進口氣速來提高除塵效率是不可取的。
擴散式旋風除塵器選型
（1）系列尺寸 擴散式旋風除塵器的標準圖CT533是除塵器直徑ф150 ～700mm，共有10個規格。單個處理含塵氣體量為210～92000m3/h。其除塵效率隨著直徑的增大而下降。以98%通過325目的滑石粉為試樣，在壓力損失為1000Pa時，ф200 mm直徑的除塵效率95%。鋼板厚度采用3～5mm，當用于磨損較大的場合或有腐蝕性介質時，鋼板厚度應適當加厚。排料裝置采用翻板式排料閥。
CLK擴散式旋風除塵器結構尺寸，CLK擴散式旋風除塵器各部分比例尺寸。
如考慮選用兩臺CLK擴散式旋風除塵器并聯，則每個除塵器的處理氣量為2500m3/h。

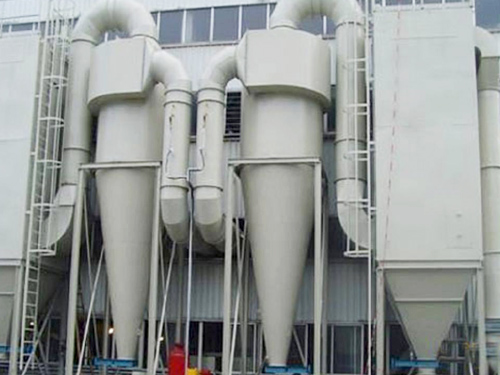

（3） 擴散式旋風除塵器組合使用 CLK擴散式旋風除塵器標準圖CT533中沒有組合型式。在除塵工程中也有根據處理煙氣量將其組合使用的。

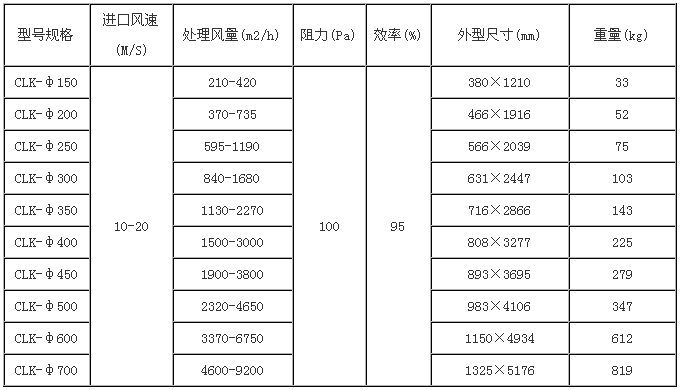

CLK擴散式旋風除塵器技術性能表如下所示：
